简单实用的通风机风帽制造

  通风机风帽的制造，需要模具，每一道工序的拉深模具，只需要一个凸模和凹模，大大简化了模具设计，降低了磨具的制造成本，可保证风帽拉深质量，提高了工作效率。

  风机风帽模具设计时，要注意以下几点：

1. 考虑到拉深过程中材料的变厚现象，材料的厚度偏差及拉深件的精度要求，这种拉深模具的凸凹模间隙比料厚稍大一些。其单边间隙Z=S+0.1S

            S一料厚

2. 凹模圆角R=5一10，在设计模具时，可选略小一些的圆角半径，在试验调整时，逐渐加大，直到拉深出合格产品。

对于第一道工序筒形件的拉深，凸模圆角与凹模相同，最后一道工序拉深凸模型线与风帽内部型线相同。

3. 拉深前，凸、凹模间隙要调整均匀。

4. 拉深时，为了减少材料与模具间的摩擦力，可在坯料和模具表面上擦上润滑剂，如钾肥皂等。

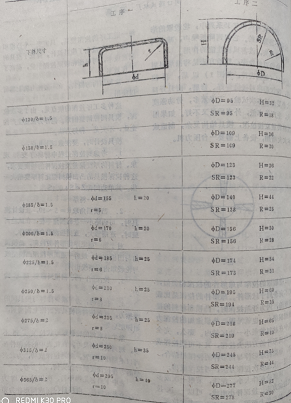

像T35系列风机的风帽形状拉深实例不多。现列表给出尺寸，在此表中的拉伸件都可

不用拉料装置，而能拉深成功，为此类型的零件拉深提供一些实例，供参考。

表中下料都是圆形料，所有材料均为A3，由坯料拉深成筒型件为第一道工序（预拉深），由筒型件再拉深为第二道工序，即两次拉深后符合风帽图纸要求。其中前三个拉深件较小，直接由坯料一次拉深成功。
