9-28-5A高压离心风机

文章附图

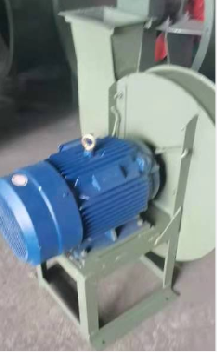

9-28-5A高压离心风机

9-28-5A高压离心风机,无论是配15KW电机还是配18.5KW电机,性能都优于8-28风机,原8-28风机风量5800m3/h,全压3800Pa,不能满足用户需求,改用我公司9-28-5A风机后,风量风压效率等均好于先前用的8-28风机,今天特意介绍9-28-5A风机的性能。

9-28-5风机性能参数表

机号

流量m3/h

全压Pa

转速r/min

配电动机

5A

4293

6090

2900

Y160M-2

15KW

4830

6071

5367

6002

5903

5894

6440

5796

6977

5678

Y160L-2

18.5KW

7513

5531

8050

5394

    9-28离心通风机一般用于锻冶炉高强制通风、物料输送机输送空气或无腐蚀性、不自燃、不含粘性和缠绕纤维之气体,输送介质温度一般不超过80°,介质中所含尘土及硬质颗粒不大于150mg/m3,其中16号以上改用耐热高强度后可用水泥窑外分解工艺和钢铁冶炼等特定地方。

9-28离心通风机性能参数

机号及

传动方式

流量

m3/h

全压

Pa

转速

r/min

电动机型号及功率

4A

2198---4122

3893---4352

2900

Y112M-2   4kw

Y312S1-2   5.5kw

Y132S2-2   7.5KW

4.5A

5130---5868

4933---4374

2900

Y312S2-2   7.5KW

Y160M1-2   11KW

5.6A

6032---11309

7640---6767

2900

Y180M-2   22KW

Y200L1-2   30KW

Y200L2-2   37KW

6.3A

8588---16103

9670---8571

2900

Y225M-2   45KW

Y250M-2   55KW

Y280S-2    75KW

7.1D

12293---23049

12278---10886

2900

Y280S-2    75KW

Y315S-2    110KW

8D

17585---32972

15583---13818

2900

Y315M-2    132KW

Y315L2-2   200KW

8D

8793---16486

3893---3452

1450

Y180M-4   18.5KW

Y200L-4    30KW

9D

12519---23473

4933---4374

1450

Y200L-4    30KW

Y225M-4   45KW

10D

17173---32199

6090---5394

1450

Y250M-4   55KW

Y280S-4    75KW

11.2D

24127---45238

7640---6767

1450

Y315S-4    110KW

Y315M-4   132KW

11.2D

15974---29950

3344---2972

960

Y225M-6   30KW

Y250M-6   37KW

12.5D

33541---62889

9513---8434

1450

Y315L1-4   160KW

Y355M2-4   250KW

12.5D

22206---41637

4168---3697

960

Y280S-6   45KW

Y315S-6   75KW

14D

47123---88355

11935---10582

1450

Y355M2-4   250KW

JS-138-4   410KW

14D

31198---58497

5227---4639

960

Y315S-6    75KW

Y351L1-6   110KW

16D

70340---131888

15583---13818

1450

JSQ-147-4   500KW

(3000V)

JQS-158-4   850KW

(3000V)

16D

46570---87319

6835---6061

960

Y355M1-6   160KW

Y355L3-6   250KW

9-28风机的结构

一、4A6.3A主要有机壳、叶轮、进风口、支架等组成。

二、7.1D16D主要有叶轮、机壳、进风口、传动组等组成。

三.20F24F主要有叶轮、机壳、进风口、进气箱、传动箱等组成、根据用户要求,也可带调节门。

9-28风机的维护

1、风机及系统在完全正常情况下方可运转;

2、风机的维护必须停机、断电且有人监护的条件下进行;

3、定期清除风机内部积灰、污垢等杂质,并防止锈蚀;

4、定期加注润滑脂并紧固松旷螺钉;

5、风机检修、试车时严禁无关人员及行动不便者在场围观。
